Hướng Dẫn Gửi Bản Vẽ Đúng Chuẩn CNC – Giảm Sai Sót, Tối Ưu Chi Phí Gia Công

Hướng Dẫn Gửi Bản Vẽ Đúng Chuẩn CNC – Giảm Sai Sót, Tối Ưu Chi Phí Gia Công Trước khi một sản phẩm kim loại được cắt chính xác bằng công nghệ laser CNC, mọi thứ đều bắt đầu từ một bản vẽ kỹ thuật. Nhưng không phải bản vẽ nào cũng đủ tiêu chuẩn để đi thẳng vào quy trình sản xuất. Trên thực tế, rất nhiều sự cố – từ cắt sai kích thước, chậm tiến độ đến lỗi sản phẩm – đều bắt nguồn từ bản vẽ không đạt chuẩn. Bởi vậy, gửi file đúng định dạng, đúng lớp vector, đúng thông số kỹ thuật không chỉ giúp kỹ sư lập trình nhanh hơn mà còn tiết kiệm thời gian phản hồi báo giá, giảm thiểu rủi ro và tối ưu chi phí gia công. Bài viết này sẽ hướng dẫn bạn chuẩn hóa file gửi xưởng, giúp quá trình cắt CNC trở nên mượt mà và hiệu quả.

Vì sao gửi bản vẽ đúng chuẩn là yếu tố sống còn trong cắt laser CNC?

Trong gia công kim loại bằng laser CNC, bản vẽ kỹ thuật chính là "ngôn ngữ" duy nhất để truyền đạt ý tưởng giữa khách hàng và nhà máy sản xuất. Chỉ cần một sai lệch nhỏ về định dạng, kích thước hoặc ký hiệu – toàn bộ quy trình sản xuất có thể bị chậm trễ, dẫn đến sai sản phẩm, tăng chi phí hoặc phải làm lại. Việc gửi bản vẽ đúng chuẩn không chỉ giúp rút ngắn thời gian sản xuất, mà còn tăng độ chính xác và tiết kiệm ngân sách. Đặc biệt trong các đơn hàng gấp hoặc số lượng lớn, việc có bản vẽ chuẩn giúp đảm bảo tiến độ giao hàng và hiệu quả sản xuất.

Các định dạng bản vẽ nên sử dụng khi đặt hàng cắt laser CNC

1. File vector – tiêu chuẩn bắt buộc

.DXF / .DWG: Hai định dạng phổ biến nhất, tương thích với phần mềm AutoCAD và hệ thống CAM trong CNC.
.AI / .CDR / .SVG: Phù hợp cho thiết kế trang trí, cắt hoa văn, logo nghệ thuật.

Lưu ý: Phải đảm bảo tất cả các đường cắt là vector liền mạch. Không dùng ảnh chụp, ảnh scan, hoặc file raster như .JPG, .PNG.

2. File PDF kỹ thuật – bổ sung mô tả

Gửi kèm để mô tả tổng thể chi tiết hơn về kích thước, dung sai, yêu cầu vật liệu và xử lý bề mặt.
Tuy nhiên, PDF không thể dùng thay thế cho file điều khiển máy CNC.

Hướng dẫn chuẩn bị bản vẽ trước khi gửi

✔ Chuyển tất cả đơn vị sang mm (milimet)

Hệ máy tại Việt Nam thường cài đặt theo hệ mét. Dùng inch hoặc các đơn vị khác dễ gây sai lệch kích thước.

✔ Không chồng nét – Không group đối tượng

Nhiều bản vẽ group các chi tiết lại với nhau, dẫn đến lỗi khi phần mềm đọc file. Phải đảm bảo từng chi tiết được tách lớp riêng biệt.

✔ Đặt tên layer rõ ràng

Layer Cắt: Chứa đường viền ngoài – đường cần cắt xuyên vật liệu
Layer Khắc: Chứa các đường cần đánh dấu bề mặt, khắc logo, ký hiệu
Layer Ghi chú: Bao gồm kích thước, dung sai, chú thích kỹ thuật

✔ Tối ưu bố cục chi tiết trên tấm vật liệu

Việc bố trí nesting hiệu quả giúp tiết kiệm 10–20% vật liệu. Với đơn hàng lớn, điều này giúp tiết giảm chi phí đáng kể. Hãy yêu cầu kỹ thuật hỗ trợ sắp xếp hoặc gửi layout nếu bạn đã có.

✔ Ghi rõ vật liệu & độ dày

Đây là yếu tố cốt lõi quyết định công suất cắt, tốc độ và loại khí hỗ trợ:

Inox 304: Dễ cắt, mép đẹp, phổ biến trong nội thất
Thép SS400: Dễ xử lý nhưng cần kiểm soát nhiệt để tránh biến dạng
Nhôm: Dễ bị chói sáng, cần điều chỉnh công suất máy
Đồng: Phản xạ cao, cần máy công suất lớn hoặc xử lý sơ bộ

✔ Chỉ định rõ yêu cầu kỹ thuật đặc biệt

Cạnh bo tròn, vát mép, không để lại bavia
Vị trí khắc logo, số lô, mã QR nếu cần truy xuất sản phẩm
Không làm nóng một số mép cắt – thường gặp trong chi tiết lắp ghép

Ví dụ: Mẫu mô tả kỹ thuật chuẩn khách hàng nên cung cấp

Tên sản phẩm: Mặt bích kết nối ống
File đính kèm: mat_bich_inox.dxf + mat_bich_inox.pdf
Vật liệu: Inox 304
Độ dày: 3mm
Số lượng: 500 chiếc
Yêu cầu kỹ thuật: Lỗ bắt vít dung sai ±0.2mm, khắc logo "ABC" mặt sau, cạnh không bén

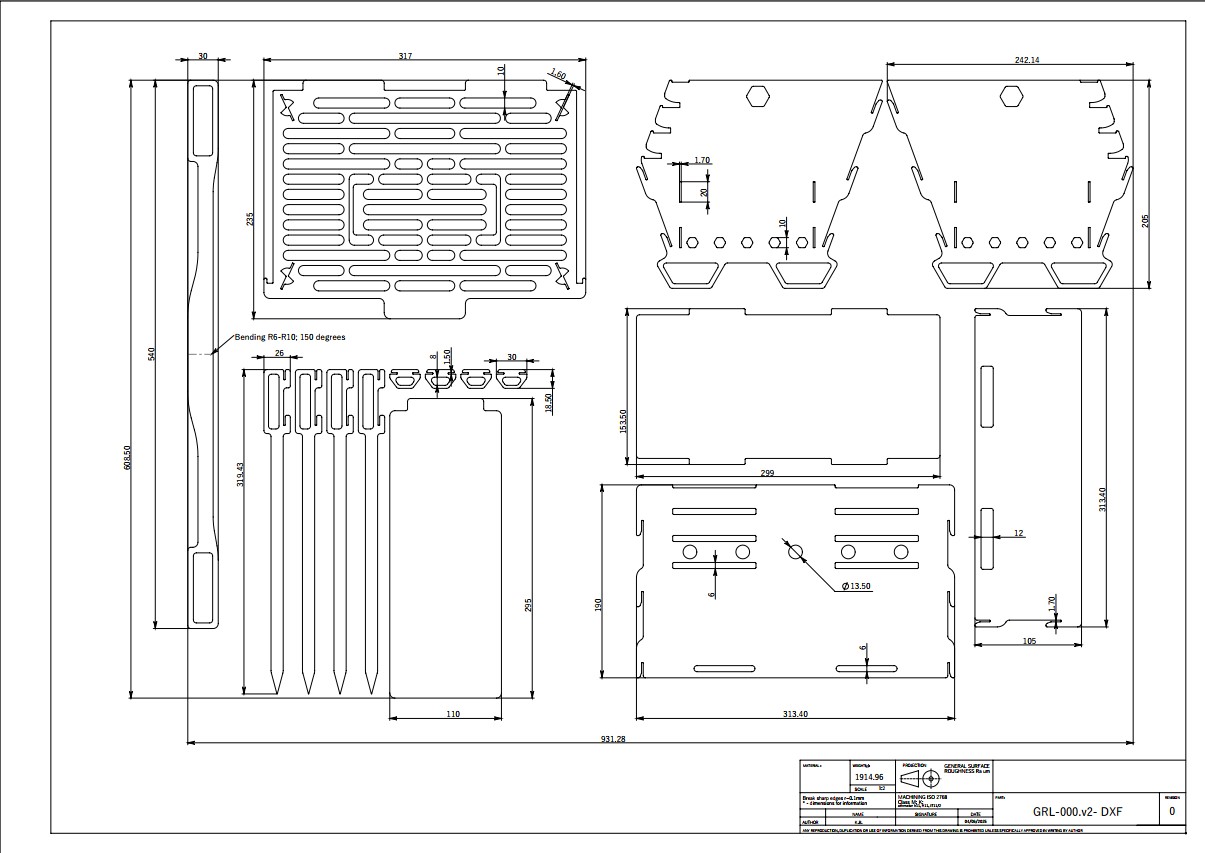

Một bản vẽ hiển thị các lớp cắt, khắc, chú thích – phân biệt bằng màu/layer.

Những lỗi phổ biến khi gửi file đặt hàng laser CNC và cách khắc phục

Gửi file ảnh (.JPG/.PNG): Máy không thể lập trình CNC từ hình ảnh → Luôn gửi file .dxf hoặc .ai
Không ghi độ dày: Máy cần thông số này để chọn tốc độ và công suất phù hợp → Ghi rõ trong tiêu đề hoặc chú thích
Bản vẽ thiếu thông số hoặc không tỷ lệ: Gây sai sót trong lập trình → Luôn kiểm tra lại kích thước chính, tổng thể, dung sai
Không kiểm tra trước khi gửi: File lỗi, nét vỡ, chồng layer → Yêu cầu kỹ thuật viên test lại file trước khi lập trình

Lợi ích của việc gửi bản vẽ đúng chuẩn

Giảm 50–70% thời gian phản hồi báo giá
Tăng khả năng chốt đơn nhanh chóng, đặc biệt với khách hàng doanh nghiệp hoặc chuỗi đơn hàng
Đảm bảo chất lượng thành phẩm: Đúng kích thước, đúng thẩm mỹ, không sai kỹ thuật
Tối ưu giá thành: Do giảm chi phí sửa file, thời gian setup, vật liệu thừa

Gói hỗ trợ dựng file kỹ thuật từ bản phác tay – Inox Dương Đại cung cấp miễn phí

Hiểu rằng không phải khách hàng nào cũng có phần mềm thiết kế kỹ thuật, chúng tôi cung cấp dịch vụ dựng file từ:

Bản vẽ tay
File ảnh chụp bản vẽ trên giấy
Mô tả qua tin nhắn, Zalo, email

Kỹ sư của Inox Dương Đại sẽ chuyển đổi bản phác thảo sang định dạng .dxf hoặc .ai đúng chuẩn trong vòng 1–3 giờ. Tất cả file đều được kiểm tra trước khi gửi lại cho khách duyệt.

Kết luận: Bản vẽ chuẩn là chìa khóa thành công trong cắt laser CNC

Một bản vẽ đầy đủ, chính xác không chỉ là công cụ kỹ thuật – mà là lợi thế cạnh tranh. Nó giúp bạn tiết kiệm thời gian, tránh sai sót, giảm thiểu chi phí và tạo được ấn tượng chuyên nghiệp với đối tác. Dù bạn là doanh nghiệp cơ khí, đơn vị nội thất hay nhà thầu xây dựng – hãy đảm bảo rằng đơn hàng của mình bắt đầu từ một bản vẽ chuẩn hóa.
